Никелевый порошок по ГОСТ 9722-79

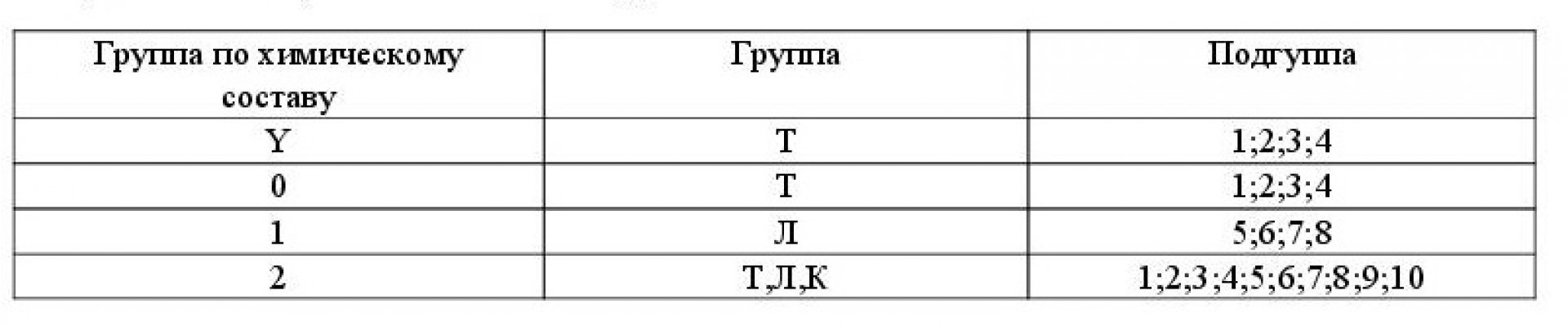

Никелевый порошок изготавливают карбонильным и электролитическим способами. Химический состав порошков в зависимости от способа получения подразделяется на группы (табл.1):
- карбонильный:0; 1; 2.
- электролитический: 1; 2; 3.
По насыпной плотности карбонильный никелевый порошок делится на группы: Т- тяжелый, Л- легкий, К- крупнозернистый. Каждая группа подразделяется на подгруппы.
Гранулометрический состав порошка должен соответствовать следующим требованиям.
Карбонильного: размер частиц порошка групп Т и Л должен быть менее 10 мкм; допускается содержание в порошке группы Т фракции +10 мкм в количестве не более 20% от массы партии, а в порошке группы Л- не более 10%, в том числе фракции +71 мкм не более 5% от массы партии;
Размер частиц порошка ПНК-2К9 должен быть от 71 до 100 мкм, а для ПНК-2К10- от 45 до 71 мкм, в этих порошках допускается содержание других фракций не более 20% от массы их партии.
Электролитического: размер частиц порошка марок ПНЭ-1 и ПНЭ-2 должен быть менее 71 мкм, в фракции -45 мкм не менее 30% от массы партии; содержание фракции крупнее 71 мкм должно быть не более 4% от массы партии;
Гранулометрический состав никелевого порошка определяют микроскопическим методом, а для порошков ПНК-2К9, ПНК-2К10, ПНЭ-1, ПНЭ-2 и ПНЭ-3 определение крупности проводят в соответствии с ГОСТ 18318-73.
Никелевый порошок упаковывают в полиэтиленовую тару вместимостью не более 50 л, в металлические банки (не более 3 л), в стальные барабаны, в алюминиевые бочки или трехслойные бумажные мешки; в последних трех случаях порошок предварительно засыпают в полиэтиленовые мешки. Упаковка должна быть герметичной.
Никелевый порошок должен храниться в закрытых отапливаемых помещениях. Гарантийный срок хранения карбонильного никелевого порошка 12 мес, электролитического 6 мес с момента изготовления.
Никелевый порошок не горюч, пожаро- и взрывобезопасен при концентрации порошка в воздухе не более 200г/кв.м., токсичен, класс опасности 2 по ГОСТ 12.1.007-76.
Никелевый порошок используют для изготовления изделий методом порошковой металлургии.

Порошки никелевые электролитические (ТУ 1793-001-004)

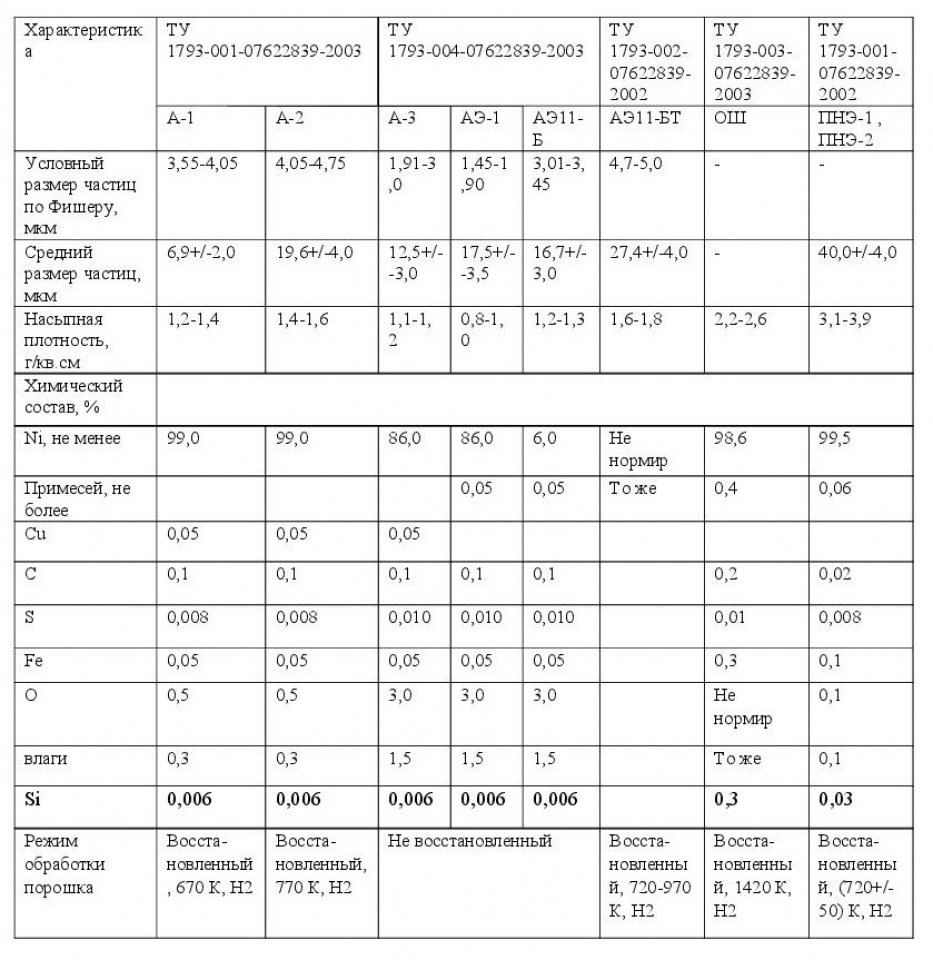

В связи с требованиями ряда специализированных организаций получают порошки с заданными свойствами, достигаемыми на стадии обработки порошка (рассев, доизмельчение, отжиг в токе водорода и др.). Свойства никелевых порошков систематизированы следующим образом (табл.2).
Содержание других примесей не превышает, %: 0,001 Sb, по 0,005 Al, Sn, Pb, Mn, Zn, Cr, 0.01 Mg.
Никелевые порошки марок А-1, А-2 представляю собой фракцию, прошедшую через сетку №008 при рассеве рядового порошка; плюсовая фракция маркируется как А-2К. Порошки марок А-1 и А-2 отжигают в атмосфере водорода.
Никелевые порошки марок АЭ1, АЭ11-Б и А3 используют для изготовления деталей аккумуляторов, фильтрующих элементов, пористых перегородок и других изделий методом порошковой металлургии.
Запросить выписку из сертификатов качества для ознакомления с характеристиками материалов можно у менеджеров компании
