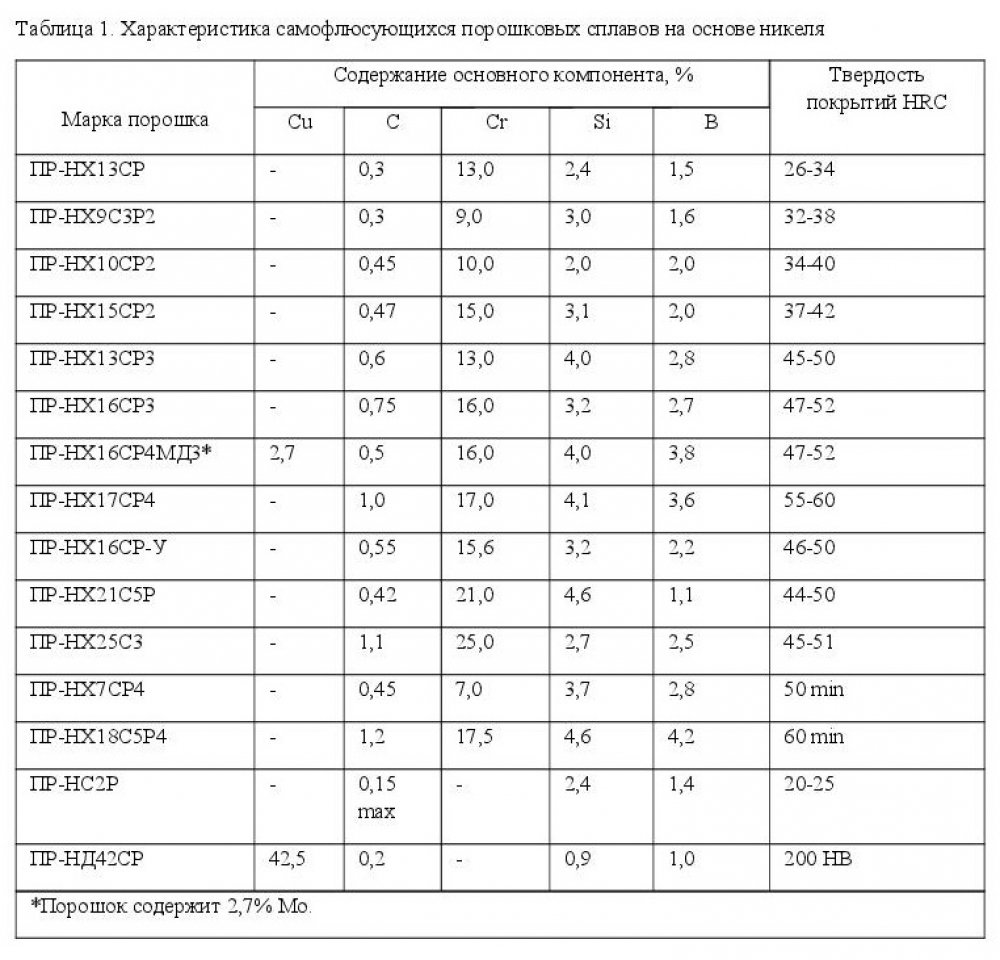

Порошки получают распылением расплава азотом; их состав приведен в таблице 1. Размеры частиц порошков, мкм: 15-45; 15-53; 20-63; 40-100; 45-106; 45-125; 80-160; 94-280; 140-280; 100-630.
Максимальная текучесть 22 (25) с/50 г.
Насыпная плотность 2,0-2,6 г/кв.см.

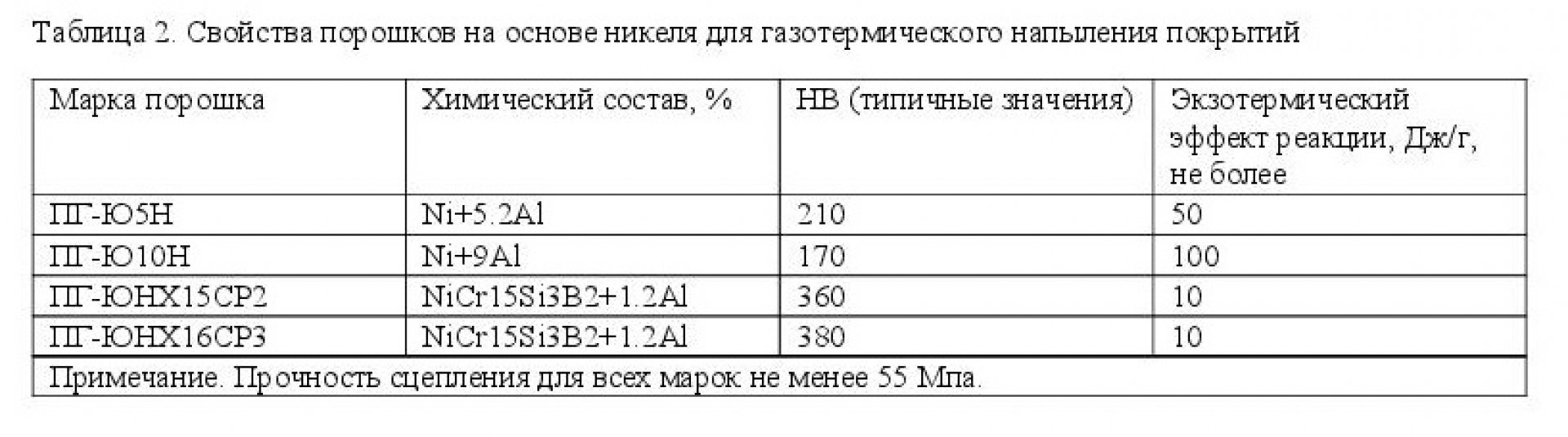

Порошковые сплавы на никелевой основе используются для напыления и наплавки покрытий, стойких против изнашивания трением и абразивными частицами. Покрытия устойчивы против газовой коррозии вплоть до температур 1120 К, стойки в пресной и морской воде, солевых растворах, нефтесодержащих средах, аммиаке и в других агрессивных средах; не стойки в растворах минеральных кислот и едких щелочей. Оплавленные покрытия обладают высокой плотностью и прочностью сцепления со сталью и чугуном (таблица 2).
Размер частиц 40-100 мкм.

Текучесть: через отверстия 1,7 мм 50-85 с; через отверстия 2,5 мм- до 40 с; влажность- до 0,3%. Порошки при экзотермическом взаимодействии образуют соединения Ni-Al.

Порошки ПГ-Ю5Н и ПГ-Ю10Н используют в качестве подслоя, для восстановления размеров и упрочнения посадочных мест, например, деталей автотранспорта и судовых механизмов. Покрытия наносят газоплазменным напылением без оплавления.
Мы предлагаем полный ассортимент порошковых сплавов на никелевой основе. Продукция находится в наличии.
